紅外線測量光幕是由發光器發出不可見的紅外光，接收器進行對應的接收，形成光幕，每一條光束與相鄰的另一條光束之間的距離就是光軸間距，光抽間距越小，精度就會越高。當被檢測物通過光幕時，會把光束遮擋，受光器監控光幕的通斷狀態，并把這一信號傳給控制與執行系統，從而達到檢測測量的目的。
一：測量光幕的應用：

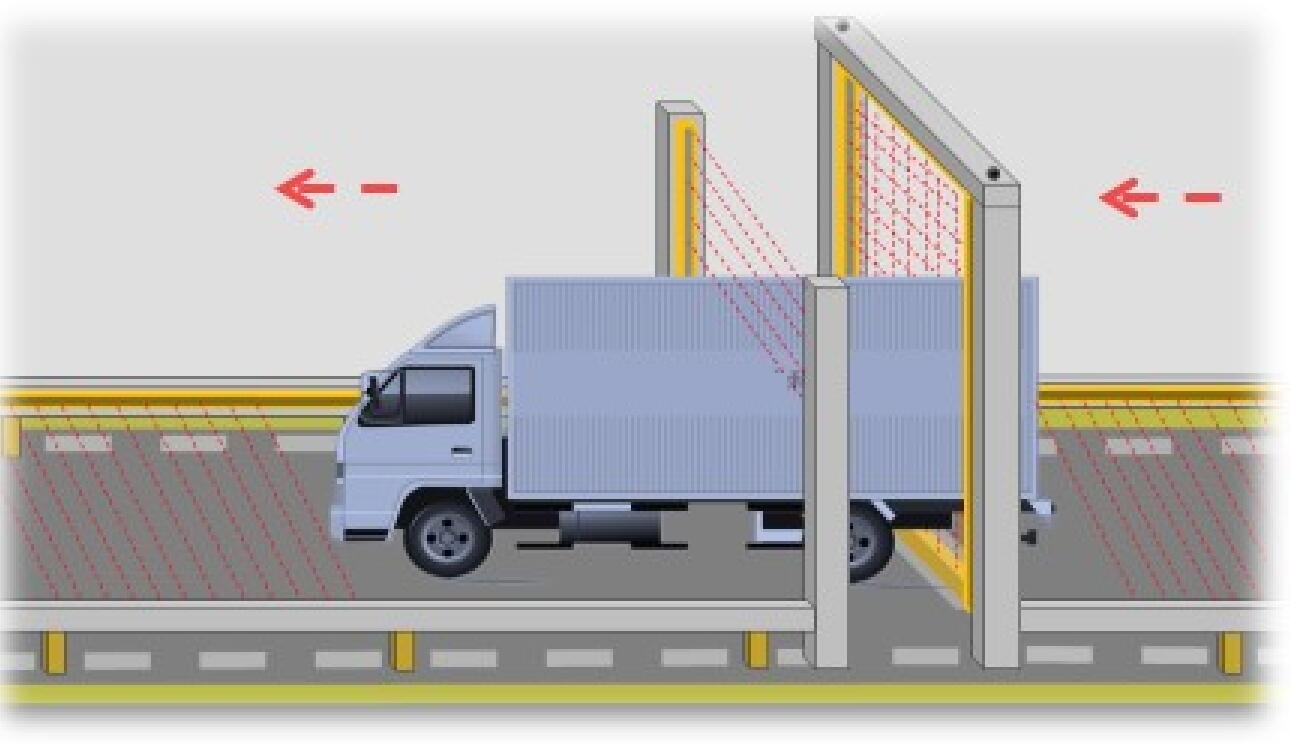

1、對物體的尺寸進行測量檢測?？屏y(cè)量光幕的檢測高度可以做到90-2000mm，檢測距離0-20000mm，精度可達2.5mm。
2、對孔洞進行檢測。通過光幕檢測測量孔洞的大小。
3、零件計數、分類檢測。
4、位置偏差定位、噴涂等。
紅外測量光柵采用的是RS485/232竄口輸出，用標準MODBUS協議與上位機進行通訊，精度高、性能好。電信號輸出方式有NPN或PNP，當物體經過光幕時會給控制系統一個電平信號。
相對比：安全光柵又稱作光電保護裝置、安全光幕、光電保護器，是通過一組紅外線光束，形成保護光柵，當光柵出現被遮擋時，光電保護裝置發出信號，控制具有潛在危險的機械設備停止工作，以降低作業人員在工作環境中受到傷害的可能性，有效保護作業人員的人身安全。主要用于鍛壓行業、汽車制造業、電子電器制造業，與機械設備配套保護操作者的人身安全。其有別于一般傳感器的特征為：具備安全等級要求，可用于鍛壓行業操作者的人身安全檢測領域。
發射器出若干束不可見紅外光束，接收器接收來自發光器的紅外光束，形成了一個矩形檢測光幕。整套光幕以逐光束掃描的方式進行探測。任何大于一定尺寸的不透明物體（如操作者人體某一部分，不透明工件等）侵入光幕區域，就會造成遮光。光電保護裝置檢測到遮光，會在響應時間15ms內進入“異常”狀態-中斷輸出（如繼電器由閉合進入斷開狀態,晶體管進入截止?fàn)顟B(tài)等）。
二：通用
安全光柵實際應用：

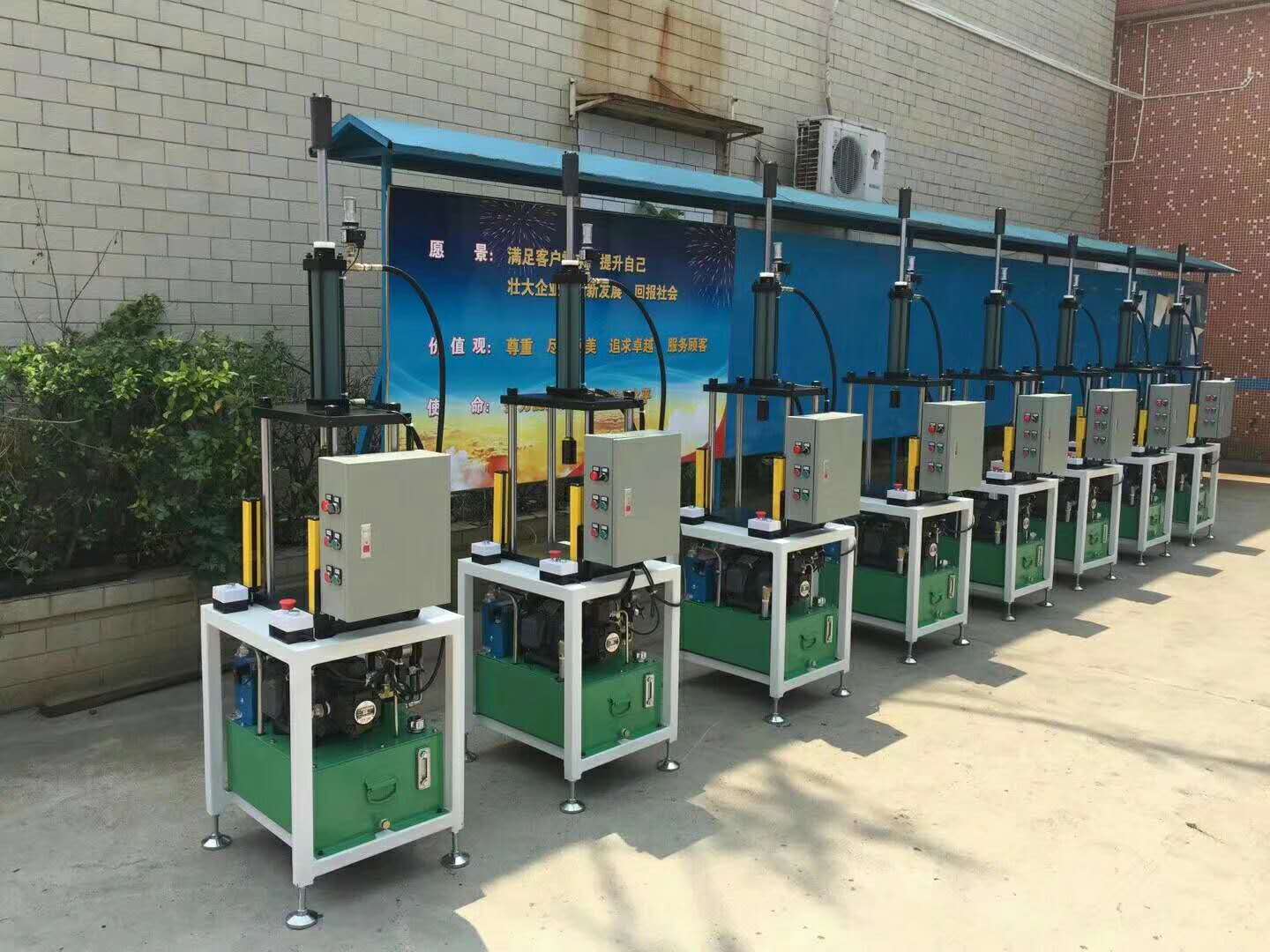

1、對于滑塊能在行程的任意位置制動停止的壓力機，可實現全程保護，或與凸輪開關配合，實現30度----180度之間行程的保護。
2、對于滑塊不能在行程的任意位置制動停止的壓力機，只能在單次工作時實現上死點保護，即上一行程結束后，下一行程尚未啟動，如果
光電保護裝置處于遮光狀態，下一行程無法啟動（必須保證足夠的安全距離）。
3、該裝置主要應用于鍛壓機械設備上。
4、用于工業機械手，注塑機，包裝設備，切紙機械，壓濾機，自動化設備，焊裝流水等
5、可用于檢測和防盜。
